一、集中供氣系統氣瓶間布置應遵循以下原則：
1、可燃與助燃?xì)怏w應分開放置。
2、相互間可能反應的氣體應分開放置。
3、同類不同濃度的氣體應盡量放置在一起。
4、安裝泄漏報警裝置。
二、集中供氣系統管路設計、規劃要點：
1、氣瓶閥出口為GB標準的外螺紋形式，為了便于管路系統與氣瓶連接，故從氣瓶閥出口到管道系統應設有轉換接頭（氣瓶接頭），氮氫空三種氣源，每路進氣須連接2個鋼瓶，并配有手動不間斷切換系統和吹掃流路。

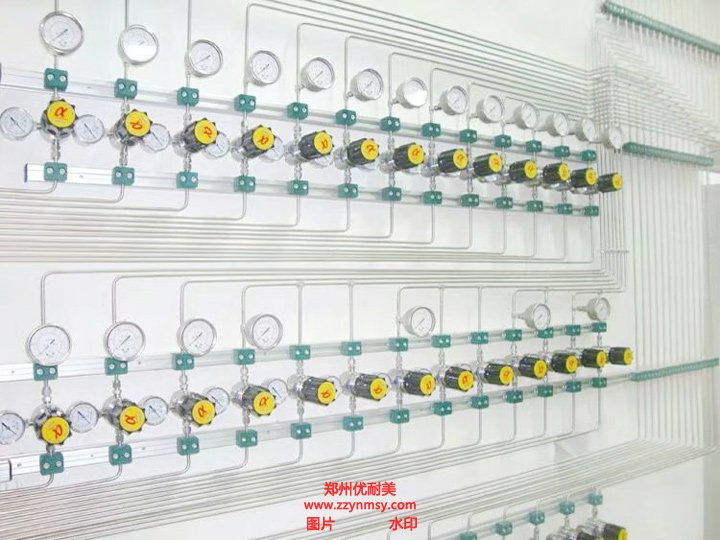

2、由于氣瓶內部的氣體壓力大，使用點的壓力較小，氣體壓力有變化，而且數值差距較大，故應在氣瓶出口處設置一級減壓閥。另外，由于多種儀器對氣體壓力的準確性和穩定性要求較高，故應在氣體的出口點處設置二級減壓閥。
3、每種氣體的系統中應設有在緊急情況下能夠快速切斷供氣的裝置—開關閥，為了開關系統的方便和快捷，本項目中開關閥采用球閥。（除高純O2采用慢開關針閥）。
4、壓縮空氣在氣瓶間預留一個從生產裝置儀表氣的引入接口。
5、為了保持氣體的純度及管道系統的氣密性，所有管道采用316L不銹鋼管道，內表面經AP處理。
6、為了便于維修及更換閥件，同時保證系統的氣密性，管道與閥件采用高壓卡套連接、管道部件之間的連接均采用焊接連接。
7、氣體進入實驗室經二級減壓后，配置氣體過濾器，除水除油除雜質，過濾器采用進口品牌。
8、實驗室醒目處應有管線壓力表、調壓閥、氣體類型標識，每路氣體管路出口端及氫氣發生器接入端有截止閥。
