化學實驗室通風系統的設計需綜合考慮安全、效率、環保及人員健康等多方面因素，其核心目標是有效排除有害氣體、蒸汽和粉塵，維持室內空氣質量，同時確保實驗環境的穩定性。以下是化學實驗室通風系統設計的詳細步驟和關鍵要點：
一、需求分析與規劃
1.明確實驗室類型與功能：
根據實驗室的研究方向、實驗類型（如化學合成、分析測試、生物實驗等）和規模，確定通風系統的基本需求。
識別實驗室中可能產生的有害氣體、蒸汽和粉塵的種類、濃度和排放量。
2.確定通風量與換氣次數：
根據實驗室面積、高度和人員數量，計算所需的總通風量。
參考相關標準（如GB 50019-2015《工業建筑供暖通風與空氣調節設計規范》），確定合適的換氣次數。一般化學實驗室的換氣次數建議為6-12次/小時，具體數值需根據實驗室類型和有害氣體濃度調整。
3.規劃通風系統布局：
根據實驗室的平面布局和實驗臺位置，合理規劃送風口和排風口的位置。
確保通風系統能夠覆蓋所有實驗區域，特別是產生有害氣體的區域。
二、通風系統設計
1.送風系統設計：
送風口選擇：根據實驗室需求選擇合適的送風口類型，如散流器、百葉風口等。
送風溫度與濕度控制：根據實驗室對溫濕度的要求，設計送風系統的溫度和濕度控制裝置。
空氣過濾：在送風系統中設置空氣過濾器，去除空氣中的塵埃、微生物等污染物，確保送入實驗室的空氣清潔。
2.排風系統設計：
排風口設置：在實驗室頂部或側面設置排風口，確保有害氣體能夠迅速排出。
排風量計算：根據實驗室產生的有害氣體量和換氣次數，計算所需排風量。
排風管道設計：設計合理的排風管道布局，確保排風順暢，減少阻力損失。排風管道應采用耐腐蝕材料制作，如不銹鋼、PVC等。
排風機選型：根據排風量和排風管道阻力，選擇合適的排風機型號和功率。排風機應具備防爆、防腐等特性，以適應化學實驗室的特殊環境。
3.局部排風設計：

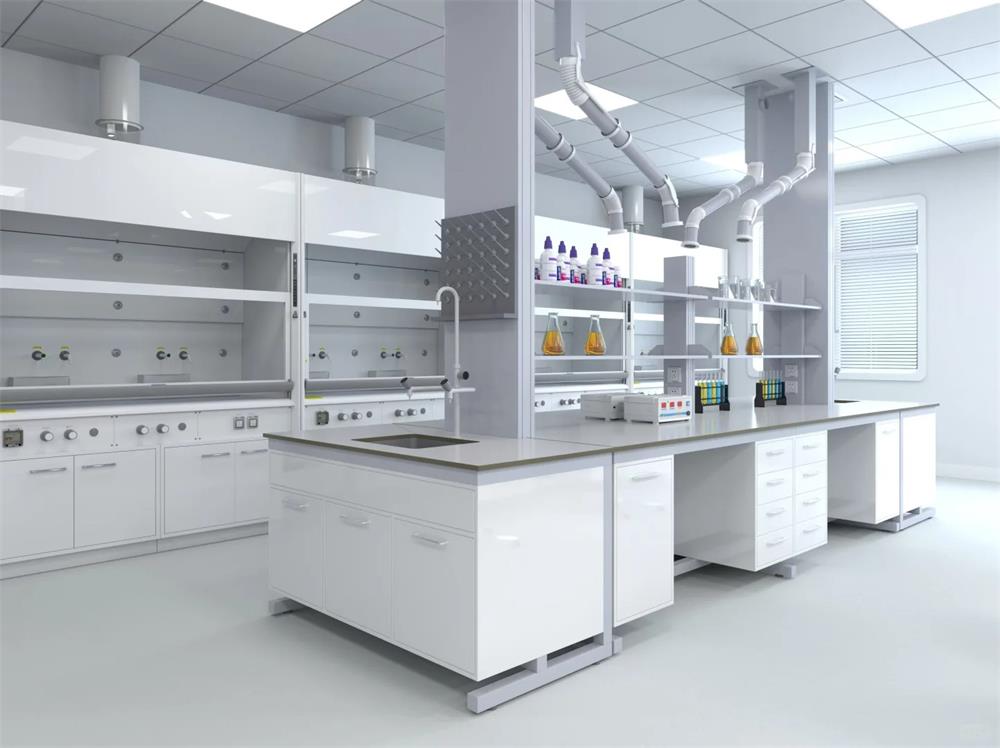

通風柜：在化學實驗中，通風柜是常用的局部排風設備。設計時應考慮通風柜的尺寸、排風量、面風速等參數，確保有害氣體能夠有效捕獲并排出。通風柜應配備補風裝置，以維持柜內負壓狀態，防止有害氣體外泄。
萬向排氣罩：對于實驗臺上產生的局部有害氣體，可設置萬向排氣罩進行捕獲和排出。萬向排氣罩應具備靈活調節方向的功能，以適應不同實驗需求。
原子吸收罩：對于原子吸收光譜儀等設備產生的有害氣體，應設置專門的原子吸收罩進行捕獲和排出。原子吸收罩應具備良好的密封性和排風效果。
4.通風系統控制：
變頻控制：采用變頻技術控制排風機的轉速，根據實驗室實際需求調節排風量，實現節能運行。
智能控制：結合傳感器和智能控制系統，實時監測實驗室內的空氣質量、溫度、濕度等參數，并自動調節通風系統的運行狀態，確保實驗室環境穩定。
手動控制：在關鍵區域設置手動控制開關，方便實驗人員根據實際需求手動調節通風系統的運行。
三、安全與環保考慮
1.防爆設計：
對于可能產生爆炸性氣體的實驗室，通風系統應采用防爆設計，包括防爆排風機、防爆電氣元件等。
排風管道應設置防爆閥和泄爆口，以防止爆炸事故擴大。
2.防腐設計：
通風系統的排風管道、排風機等部件應采用耐腐蝕材料制作，以適應化學實驗室中腐蝕性氣體的環境。
定期對通風系統進行維護和保養，及時更換腐蝕嚴重的部件。
3.廢氣處理：
對于排出的有害氣體，應設置廢氣處理裝置進行凈化處理，確保達標排放。
廢氣處理裝置可根據有害氣體種類選擇合適的處理方法，如吸附、吸收、催化燃燒等。
4.噪音控制：
通風系統在運行過程中會產生一定的噪音，應采取降噪措施，如選用低噪音排風機、設置消聲器等，確保實驗室內的噪音水平符合相關標準。
四、施工與驗收
1.施工準備：
根據設計圖紙和施工規范，準備施工所需的材料和設備。
對施工人員進行技術交底和安全培訓，確保施工質量和安全。
2.施工過程：
按照設計圖紙進行通風系統的安裝和調試，確保各部件連接緊密、運行平穩。
對通風系統進行漏風測試和風量平衡測試，確保系統性能符合設計要求。
3.驗收與交付：
施工完成后，組織相關人員進行驗收，檢查通風系統的運行效果、安全性能等是否符合設計要求。
驗收合格后，交付使用，并提供必要的操作和維護培訓。
最終設計需符合《化學實驗室設計規范》（GB 50346-2011）及當地環保、消防要求，必要時需由專業實驗室設計機構進行流體力學模擬（如 CFD 模擬），驗證氣流組織合理性。
