實驗室集中供氣系統是現代實驗室建設中非常關鍵的一環，是保障實驗安全、提升效率的核心基礎設施，需從設計、安裝、運維全流程優化。通過國家標準與行業實踐融合，實現安全、高效、環保的氣體供應體系，滿足科研實驗對高純度氣體、穩定壓力及智能監控的核心需求，助力實驗室提升運行效率與安全性。
一、系統構成與核心組件
氣源系統：采用高壓鋼瓶組/液體儲罐，配套匯流排與自動切換裝置。氣瓶間需獨立防爆（防爆門+泄爆口），可燃氣體間通風換氣≥12次/h，間距≥5米；腐蝕性氣體（如HCl、NH?）采用PTFE襯里管道，惰性氣體（N?、Ar）用316L不銹鋼。

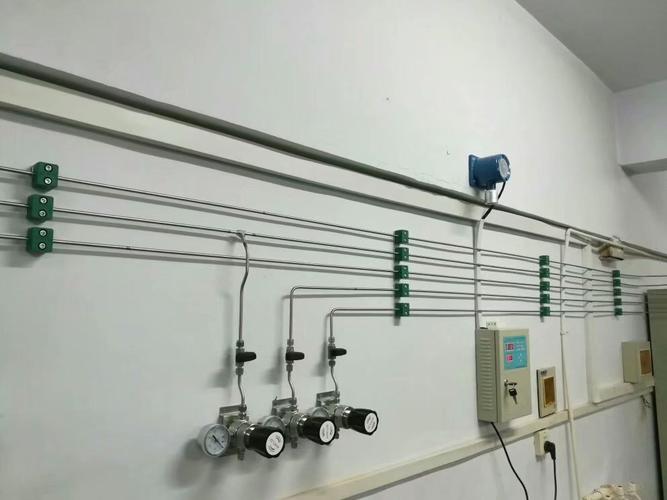

輸配管路：主管道管徑≥3/8"，末端≥1/4"；連接工藝采用卡套接頭或自動軌道焊；管道標識按ISO 13458標準（黃色-可燃、綠色-惰性、紅色-氧化性），穿墻/樓板需套管密封。
終端模塊：二級減壓閥、針閥、快速接頭，支持多儀器并聯；終端設備集成壓力調節器、緊急切斷閥，輸出接口匹配實驗設備尺寸。
智能控制系統：配備氣體泄漏報警器、壓力監控裝置、自動切斷閥及數據追溯系統。
二、設計要點與安全標準
需求分析：精準核算氣體種類、純度、瞬時流量及持續供氣時間。例如，氣相色譜儀需99.999%氦氣，半導體實驗室硅烷氣體需符合SEMI顆粒物標準。
空間布局：氣瓶間實體墻結構，配備防爆電氣設備；管道“枝狀分布”減少壓力損失，主管道坡度≥1:100以利冷凝液排放；閥門兩側預留≥50cm檢修空間，壓力表傾斜15°減少讀數誤差。
安全規范：氫氣管道設放空管、取樣口及吹掃口；可燃/助燃氣體管道需導除靜電接地；管道焊接采用氬弧焊，焊縫需氦質譜檢漏及24小時保壓測試。
三、安裝流程與質量控制
施工準備：核對設計圖紙，材料需出廠合格證及檢測報告；管道切割用專用切管器，彎管器彎曲半徑≥5倍管徑，嚴禁徒手彎折。
安裝規范：管道敷設平直，每1.5米設管夾；穿墻套管填充防火巖棉；系統安裝后需三遍高純氮氣吹掃，強度試驗，氣密性測試。
驗收標準：文件審核；功能測試；安全檢查。
四、成本優化與運維管理
成本控制：特氣柜/架組合使用，精確計算管道材質/直徑/長度；VMB分配箱按需配置閥門，避免冗余；二次配管道優化布局，縮短長度；廢氣處理設備選擇成本合理的環保型設備。
運維管理：日常巡檢；智能鋼瓶柜記錄用氣量/剩余壓力，氫氣等危險氣體實行雙人雙鎖管理；每半年組織氣體泄漏應急演練，提升人員應急處理能力。
五、環保與智能化趨勢
節能減排：采用高效凈化設備，減少廢氣排放；智能系統實現氣體供應自動化，降低能耗。
智能化升級：激光光譜泄漏檢測、數據追溯系統支持合規審計；未來將向更高級別的自動化、遠程監控方向發展。
通過科學設計、嚴格施工、智能運維，確保實驗室氣體供應的安全、穩定、高效，同時降低運營成本，滿足環保與科研需求。實施時需結合實驗室具體場景，分階段推進改造，并嚴格遵循安全規范與質量標準。
