實驗室氣路系統的設計與安裝需嚴格遵循安全規范、行業標準及實際使用需求，確保氣體輸送穩定、安全且符合實驗要求。
一、需求分析與規劃
1.氣體種類與用量核算
明確實驗室所需氣體類型、純度等級及瞬時流量和持續供氣時間。
2.空間布局優化
氣源區選址：
易燃氣體需獨立防爆間，與助燃氣體間距≥5米。
腐蝕性氣體（氯氣）遠離精密儀器區。
管道走向設計：
遵循“最短路徑、最少彎折”原則，主管道坡度≥1:100，確保冷凝液排放。
檢修空間預留：
閥門兩側預留≥50cm操作空間，壓力表安裝角度傾斜15°，減少讀數誤差。
3.安全風險評估
環境因素：若實驗室500米內有污染源，需采用316L不銹鋼管道并增加防腐涂層。
應急預案：
設置氣體泄漏報警器，配備緊急切斷閥及強制排風系統。
氫氣、氧氣管道需導除靜電，接地措施符合國家規范。
二、材料選型與采購
1.管道材質規范
高純氣體：優先選用BA級無縫不銹鋼管，內表面粗糙度Ra≤0.4μm，焊接后需5N高純氮氣吹掃。
腐蝕性氣體：采用PTFE或PVDF管，通過ASTM D1457標準耐化學腐蝕測試。
末端低壓管道：可選EP級銅管，但避免與氨氣接觸。
2.閥門與接頭標準
閥門類型：
高壓氣體采用金屬密封球閥。微量調節場合選用針閥。
連接方式：
高壓管道采用卡套連接，低壓管道用VCR接頭。焊接接頭需X射線探傷檢測。
標識管理：
管道標注氣體名稱、流向箭頭及危險等級，標識耐候性滿足ISO 9227鹽霧測試720小時無脫落。
三、施工安裝流程
1.施工前準備
設計審查：確保圖紙符合GB50016、GB50235等規范，并滿足業主需求。
材料采購：驗證管材、閥門、儀表的質量證書，如316L不銹鋼管道需提供ASTM A312標準認證。
團隊培訓：施工團隊需具備壓力管道安裝資質，并進行安全規程培訓。

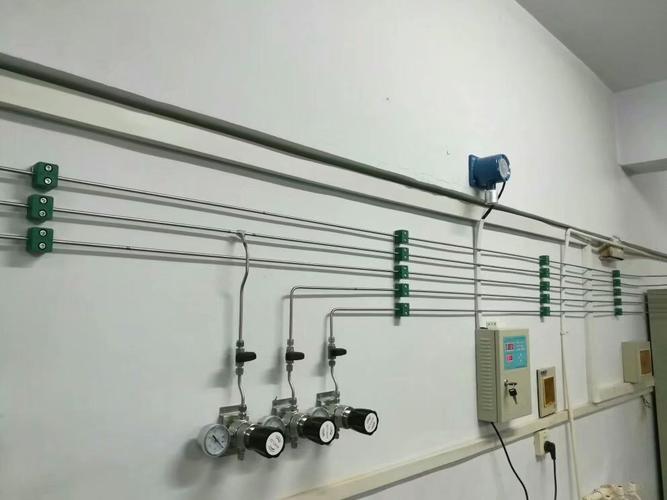

2.管道安裝規范
切割與彎管：
使用專用切管機切割，切口垂直度≤0.5°。
彎管器彎曲半徑≥5倍管徑，禁止徒手彎折。
支架固定：
每1.5米設置管夾，穿墻處加裝鋼制套管并填充防火巖棉。
支架防腐處理達ISO 12944 C4級。
坡度控制：水平管道坡向排水點，坡度誤差≤±0.5%，冷凝液排放口安裝U型彎。
3.系統凈化與測試
預處理吹掃：安裝前用5N氮氣以10m/s流速吹掃管道30分鐘，白布檢測無雜質。
強度試驗：試壓壓力為設計壓力的1.5倍，保壓30分鐘無泄漏。
氣密性檢測：
采用氦質譜檢漏儀或肥皂水涂刷法。腐蝕性氣體管道需進行100%氦檢漏。
4.關鍵設備安裝
減壓閥：安裝方向與氣體流向一致，出口壓力波動范圍≤±1%，配備壓力表。
過濾器：
氣源入口安裝0.01μm級顆粒過濾器，末端用氣點加裝0.001μm級終端過濾器。壓差≥0.1MPa時更換濾芯。
流量計：選用熱式質量流量計，安裝于水平直管段上游≥10倍管徑、下游≥5倍管徑處。
四、驗收與運維
1.驗收標準
文件審核：提交管道材質證書、焊接記錄、探傷報告、壓力測試曲線等完整資料。
功能測試：模擬實際工況連續運行72小時，監測壓力穩定性（波動≤±2%）、流量精度（誤差≤±1.5%）。
2.安全檢查：
緊急切斷閥響應時間≤2秒，報警器聯動排風系統啟動時間≤5秒。氫氣管道需進行氧含量分析（≤0.5%體積）和置換驗證。
3.日常維護
巡檢周期：
每日檢查壓力表讀數，每周檢測泄漏點，每月清洗過濾器，每季度校驗儀表精度。
4.鋼瓶管理：
采用智能鋼瓶柜記錄用氣量、剩余壓力及更換時間；危險氣體實行雙人雙鎖管理。
應急演練：每半年組織一次氣體泄漏應急演練，訓練關閉氣源、啟動排風、疏散人員等操作。
專業的氣路系統是實驗室的“生命線”，前期投入10%的額外成本進行優化設計，可避免后期數百倍的安全風險和維護成本。務必選擇具有實驗室專項資質的工程服務商合作。
